THHN-, THWN- und THWN-2-Draht: Die wichtigsten Unterschiede erklärt

Alle drei sind 600-V-Einleiter-Installationsleitungen, die nahezu identisch aussehen, aber jeweils unterschiedlich mit Wärme und Wasser umgehen. THHN ist ein Kabel für trockene Umgebungen. THWN Fügt Wasserbeständigkeit hinzu. THWN-2 ist die moderne Aufrüstung – ausgelegt für 90 °C sowohl in feuchten als auch in trockenen Umgebungen – und die meisten heute verkauften Drähte sind doppelt gekennzeichnet. THHN/THWN-2 Damit sind alle gängigen Installationsarten abgedeckt.

Dieser Leitfaden erklärt, was die einzelnen Etiketten bedeuten, wann welches verwendet wird und warum auf einer Drucklegende auf der Jacke zwei oder drei Namen gleichzeitig aufgeführt sein können.

Was bedeuten THHN, THWN und THWN-2 eigentlich?

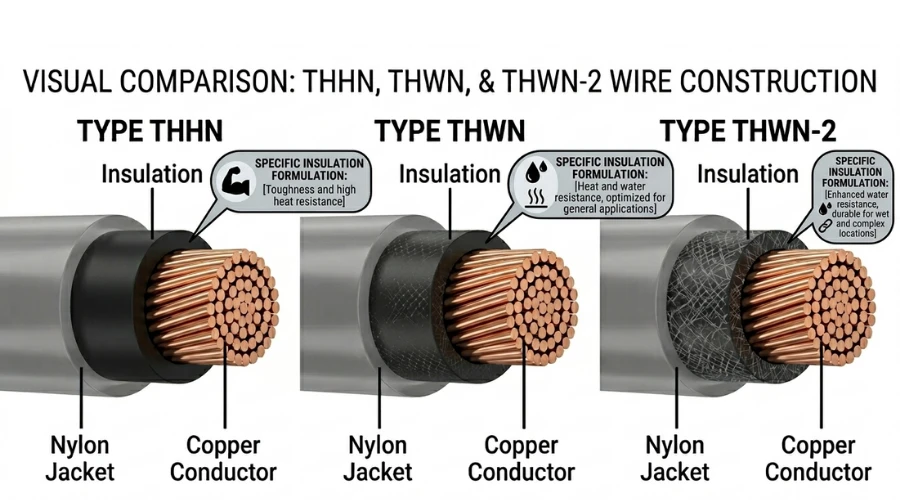

Alle drei sind einadrige 600-V-Installationsleitungen mit PVC-Isolierung und Nylonmantel. Die einzigen wesentlichen Unterschiede liegen in ihren Temperatur- und Feuchtigkeitsbeständigkeiten.

Hier die Bedeutung jedes Buchstabens, einmal entschlüsselt:

• T — Thermoplastische Isolierung (PVC)
• H — Hitzebeständig (75°C)
• HH — Hohe Hitzebeständigkeit (90°C)
• W — Wasserbeständig (geeignet für Feuchträume)
• N — Nylon-Außenbeschichtung
• -2 — Verbesserte 90°C-Bewertung in nass Standorte

Nun jeweils eine Zeile darüber, was sie eigentlich tun:

• THHN — Hochtemperatur-Trockenkabel. Ausgelegt für 90 °C, nur in trockenen Umgebungen. — THHN selbst ist nicht für Feuchträume zugelassen und daher ausschließlich für die Verlegung in Innenräumen geeignet.
• THWN — Die ältere, wasserfeste Version. Bewertung 90 °C trocken, 75 °C feucht. Noch immer legal, aber im modernen Handel weitgehend durch THWN-2 ersetzt.
• THWN-2 — Der aktuelle Standard. Ausgelegt für Temperaturen bis 90 °C in nasser und trockener Umgebung sowie mit verbesserter Beständigkeit gegen Öl und Chemikalien.

Wie unterscheiden sich THHN, THWN und THWN-2?

Der Unterschied lässt sich am schnellsten in einer Tabelle erkennen. Beachten Sie, dass THWN-2 als einziges für 90 °C ausgelegt ist. beide nass und trocken – das ist die Schlagzeile.

Zwei Dinge sind hier von größter Bedeutung:

• Nassfestigkeitsprüfung, wo Sie es installieren können. Ein Kabel ohne “W” darf nicht an feuchten Orten verlegt werden, und laut Nationaler Elektrotechnik-Code (NEC) 2026, Artikel 300.9, Das Innere einer oberirdischen Kabelrinne im Freien ist selbst ein feuchter Ort.
• Die 90°C-Beständigkeitsklasse für nasse Bedingungen bei THWN-2 bedeutet eine höhere Strombelastbarkeit. Bei der Reduzierung der Nennleistung aufgrund der Umgebungstemperatur oder des Füllstands des Leitungsrohrs kann die Verwendung einer 90°C-Säule anstelle einer 75°C-Säule eine Drahtgröße einsparen.

Wann sollte man blankes THHN-Kabel verwenden?

Verwenden Sie THHN-Leitungen, wenn die Leitung trocken bleibt – das ist alles. Es ist die günstigste und dünnste Option, sodass Sie mehr Leiter in einem bestimmten Schutzrohr unterbringen können.

Geeignet nur für THHN-Geräte:

• Innenstromkreise innerhalb von Leitungen
• Verdrahtung in Schaltschränken, Bedienfeldern und Werkzeugmaschinen
• Drucktasterstationen, Brandmeldeanlagen und andere Steuerschaltungen für trockene Standorte

Wo THHN Schwächen aufweist:

• Freiluft-Leitungsverläufe (werden gemäß NEC 300.9 als Feuchträume behandelt)
• Unterirdische Leitungen, auch wenn sie “abgedichtet” sind”
• Feuchte Keller, Autowaschanlagen, Reinigungsbereiche in der Lebensmittelverarbeitung
• Direkte Vergrabung – niemals für THHN/THWN/THWN-2 unter irgendeiner Bewertung

In der Praxis wird man THHN selten kaufen, das ist nicht ist auch als THWN-2 eingestuft, daher schrumpft diese Kategorie schnell.

Wann sind THWN- und THWN-2-Drähte sinnvoll?

Wählen Sie THWN-2 immer dann, wenn Wasser mit dem Kabel in Berührung kommen könnte – auch indirekt durch Feuchtigkeit oder Kondensation in einem Schutzrohr. Es ist die sicherere Standardlösung für nahezu jede moderne Installation.

Einige Beispiele aus der Praxis, bei denen THWN-2 die richtige Wahl ist:

• Dachseitige Leitungsführungen — Auf Dächern können an heißen Tagen Umgebungstemperaturen von 60–70 °C erreicht werden. Die Nennleistung von 90 °C bei Nässe bietet Ihnen Spielraum für Leistungsreduzierungen.
• Unterirdische Leitung zwischen einer Schalttafel und einer freistehenden Garage, einem Brunnen oder einem Nebengebäude
• Industrieböden mit Ölnebel, Kühlmittel oder Waschanlagen in der Nähe
• Feuchte Technikräume, Pumpenhäuser und Außentrennschalter

Reines THWN (ohne “-2”) ist weiterhin erhältlich, hauptsächlich in kleineren AWG-Größen, erreicht aber in feuchten Umgebungen maximal 75 °C (in trockenen Umgebungen 90 °C). Diese niedrigere Temperaturbeständigkeit bedeutet eine geringere Strombelastbarkeit, was üblicherweise einen größeren Leiterquerschnitt erforderlich macht – daher wird in den meisten Datenblättern lediglich THWN-2 angegeben.

Warum sind die meisten Kabel mit “THHN/THWN-2” gekennzeichnet?

Herstellerdruck mehrere Bewertungen für dieselbe Jacke weil der Draht alle rechtlichen Anforderungen erfüllt.

Was diese Drucklegende wirklich bedeutet:

• Der Draht erfüllt die Anforderungen an eine Trockentemperatur von 90°C (THHN).
• Es erfüllt außerdem die Anforderung an eine Feuchtetemperatur von 90°C (THWN-2).
• Es verfügt üblicherweise auch über zusätzliche Schutzarten – MTW (Maschinenwerkzeugdraht), AWM (Gerätedraht) und “benzin- und ölbeständig II”.”

Ein häufiger Irrtum: Es gibt THHN-2 gibt es nicht.. Der Zusatz “-2” existiert nur für Schutzarten, die für Feuchträume geeignet sind. Daher ist THWN-2 real, THHN-2 hingegen nicht, obwohl diese Bezeichnung gelegentlich in älteren Datenblättern oder in anderen Dokumenten auftaucht. Diskussionen im Elektroforum von Mike Holt.

Wenn Sie einen genaueren Blick auf den Aufbau einer einzelnen gängigen Größe werfen möchten, unser 6 AWG THHN/THWN Kupfer-Installationsdraht-Führung Geht die Anzahl der Litzen, die Isolationsdicke und die Strombelastbarkeitswerte durch.

Welches Kabel sollten Sie für Ihre Anwendung wählen?

Hier ist eine einfache Entscheidungshilfe. Ordnen Sie Ihre Installation dem passendsten Szenario zu und wählen Sie dann das Kabel auf der rechten Seite.

Ein paar Warnhinweise:

• THHN/THWN-2 ist nicht wasserdicht. THHN/THWN-2 ist für den Einsatz in feuchten Umgebungen innerhalb eines Kabelkanals geeignet, darf aber nicht außerhalb eines unterirdischen Schutzrohrs oder in direktem Kontakt mit der Erde verlegt werden.
• Für die direkte Erdverlegung wird ein anderes Kabel benötigt. Selbst THWN-2-Kabel müssen in den meisten Rechtsordnungen in einem Schutzrohr verlegt werden, um unterirdisch verlegt werden zu können.
• Die Kennzeichnungen zur Sonnenlichtbeständigkeit variieren je nach Hersteller. – In der Regel tragen nur größere Querschnitte (oft 6 oder 8 AWG und größer) diese Kennzeichnung. Überprüfen Sie immer die Kennzeichnung auf dem Aufdruck, bevor Sie den Draht UV-Licht aussetzen.

Für höhere Temperaturen oder aggressivere chemische Umgebungen, XHHW-2 mit vernetzter Polyethylenisolierung ist oft eine bessere Wahl als THWN-2.

Abschluss

Für die meisten modernen Leitungsinstallationen sind doppelt klassifizierte Leitungen erforderlich. THHN/THWN-2-Draht Die einfachste und sicherste Lösung ist THWN-2 – es vereint alle relevanten Schutzarten (90 °C trocken, 90 °C feucht, öl-/gasbeständig) auf einem einzigen Mantel. THHN-Kabel sind ausreichend, solange die Leitung trocken bleibt. Bei größeren Querschnitten (ab #8 AWG) hat THWN-2 THWN weitgehend ersetzt; bei kleineren Querschnitten (bis #10) sind viele Kabel mit doppelter Schutzart weiterhin THHN/THWN-Kabel mit einer Schutzart von 75 °C feucht. Wenn Sie Kabel für Außen-, Erd- oder Hochtemperaturinstallationen spezifizieren, verwenden Sie standardmäßig THWN-2, es sei denn, es gibt einen Grund, XHHW-2 oder ein PV-zertifiziertes Kabel zu spezifizieren.

Benötigen Sie Hilfe bei der Auswahl der passenden Kabelspezifikation für Ihr Projekt? Stöbern Sie in unserem Angebot. Leitfaden für die Auswahl von Gebäudekabeln.

Häufig gestellte Fragen

Ist THHN-Draht dasselbe wie THWN-2-Draht?

Nein, aber sie sind eng verwandt. THHN ist nur für trockene Umgebungen bis 90 °C geeignet. THWN-2 ist sowohl für trockene als auch für feuchte Umgebungen bis 90 °C geeignet. Die meisten Kabel tragen heutzutage beide Kennzeichnungen auf demselben Mantel, weshalb sie oft als ein Produkt betrachtet werden.

Kann ich THHN-Kabel im Freien oder in unterirdischen Leitungen verlegen?

Nicht allein. Sowohl Außen- als auch Erdkabel gelten gemäß NEC 300.9 als Feuchträume, und THHN ist nicht für Feuchträume geeignet. Wenn Ihr Kabel jedoch mit “THHN/THWN-2” gekennzeichnet ist, dann ja – die THWN-2-Klassifizierung berechtigt es zur Installation in diesen Bereichen.

Was bedeutet die “-2” in THWN-2?

Die Bezeichnung “-2” bedeutet, dass die Dämmung für Feuchträume bis 90 °C geeignet ist, im Gegensatz zur älteren Bezeichnung mit 75 °C. Es handelt sich um die Dämmstoffformel der zweiten Generation. “THHN-2” ist keine offizielle UL-Bezeichnung – nur die für Feuchträume geeigneten Typen erhalten den Zusatz “-2”.

Gilt die Verlegung von Leitungen in Außenrohren als Feuchtraum?

Ja. NEC 300.9 legt fest, dass das Innere von Kabelkanälen und Gehäusen, die in feuchten Bereichen oberhalb der Erdoberfläche installiert sind, selbst als feuchter Bereich gilt. Daher benötigen Außenleitungen Kabel mit einem “W” in der Kennzeichnung, idealerweise THWN-2.

Warum sind die meisten modernen Installationsleitungen mit “THHN/THWN-2” gekennzeichnet?

Weil derselbe Draht beiden Normen entspricht. Hersteller drucken alle relevanten Nennwerte auf, um Installateuren maximale Flexibilität zu bieten und die Lagerhaltung zu vereinfachen. Eine Kabeltrommel deckt Installationen im Innen- und Außenbereich sowie in Feucht- und Trockengebieten ab.

Quellen & Referenzen

• Nationaler Elektrotechnik-Code (NEC), Artikel 310 — Leiter für allgemeine Verkabelung
• NEC Artikel 300.9 — Kabelkanäle in feuchten Bereichen oberhalb des Bodenniveaus
• UL 83 — Norm für thermoplastisch isolierte Drähte und Kabel
• UL Product iQ — Draht- und Kabelkategorien
• Mike Holt Forums — Diskussionen unter praktizierenden Elektrikern
