Steckdose vs. Anschlussdose: Was ist der Unterschied?

Für Kabelhersteller, Händler und Einkaufsabteilungen ist diese Formulierung keine Haarspalterei. “Steckdose” und “Anschlussdose” bezeichnen nicht dasselbe Produkt – die eine ist ein Verdrahtungsort, die andere ein Gerät mit Nennleistung, Konfiguration und Teilenummer. Eine falsche Bezeichnung im Angebot oder in der Stückliste führt zu Preisanpassungen, falschen Lieferungen oder erneuten Rückfragen auf der Baustelle. Das Kabel selbst ist Teil derselben Spezifikation: Eine 20-A-Steckdose an unterdimensionierten Leitern ist kein Problem für die Dokumentation, sondern führt zu einer nicht bestandenen Inspektion oder sogar zu Brandgefahr.

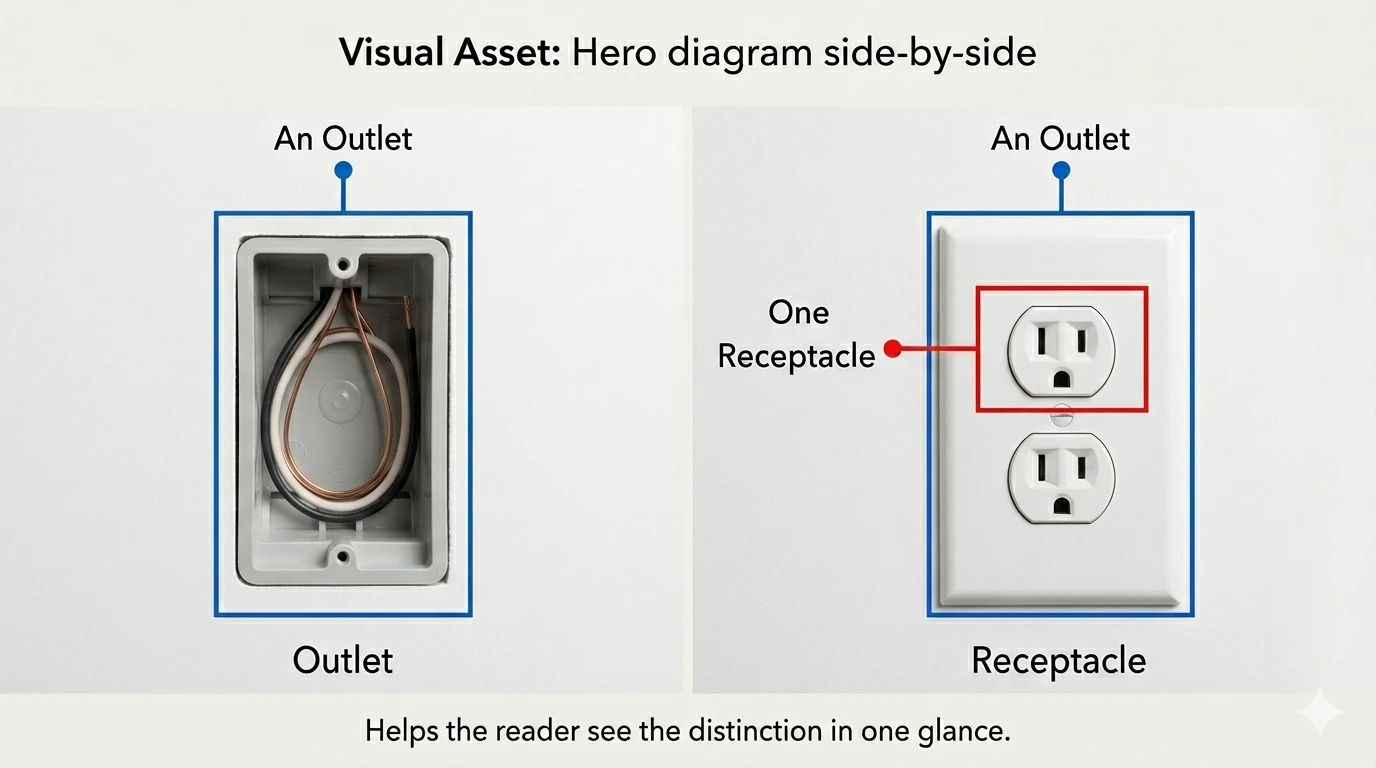

Was ist eine Steckdose?

Eine Steckdose ist ein Punkt im Stromnetz, an dem Strom entnommen wird, um Geräte zu versorgen. Einfacher ausgedrückt: Hier liefert der Stromkreis die Energie.

In Projektdokumenten kann der Begriff „Steckdose“ verschiedene Arten von Anschlusspunkten bezeichnen. Eine Steckdose ist die Anschlussdose oder der Anschlussort, an dem ein Gerät angeschlossen wird. Eine Gerätesteckdose kann eine Verteilerdose, ein Klemmenpunkt, ein Motortrennschalter, ein Schaltschrank oder eine Schaltanlagenklemme für festverdrahtete Geräte sein.

Deshalb kann dieser Begriff in Angebotsanfragen und Stücklisten zu Missverständnissen führen. Fragt ein Käufer beispielsweise nach “200 Steckdosen”, muss der Lieferant klären, was genau gemeint ist. Sind damit Steckdosen, Unterputzdosen, Abdeckplatten, komplette Baugruppen oder nur die in den Zeichnungen dargestellten Verdrahtungspunkte gemeint?

Was ist ein Behälter?

Eine Steckdose ist das Kontaktelement, das an der Anschlussdose installiert ist. Sie ist der Teil, an den ein Stecker angeschlossen wird, oder in manchen Fällen das Gerät, das direkt mit kompatiblen Geräten verbunden wird.

Für Einkaufsteams ist der Behälter in der Regel der Artikel, der eine Artikelnummer benötigt. Eine präzise Anfrage lässt sich deutlich einfacher kalkulieren als eine vage.

Zu den gängigen Variablen gehören:

Steckdose vs. Anschlussdose: Vergleich

Warum dies für Kabelkäufer und die OEM-Beschaffung wichtig ist

In Stücklisten und Ausschreibungen kann die Verwechslung von “Steckdose”, “Anschlussdose”, “Stecker” und “Buchse” zur falschen Kabelfamilie, zum falschen Anschlusstyp, zur falschen Zertifizierung oder zur falschen Leiterklasse führen.

Die Art des Anschlusses beeinflusst die Leiterwahl. Geräte, die ein- und ausgesteckt oder mit anderen Geräten bewegt werden, benötigen üblicherweise einen flexiblen, feindrähtigen Leiter. Bei einer festen Verbindung mit einer Kabelschuhklemme oder einem Klemmenblock kann oft ein steiferer Litzen- oder Massivleiter verwendet werden, sofern dies den Gerätespezifikationen und den geltenden Vorschriften entspricht.

Die Anwendung entscheidet über den Rest. Für den Ausbau eines Büros werden möglicherweise flammhemmende Leitungen benötigt. Eine Produktionsanlage, ein Hafen oder eine Automatisierungszelle benötigen unter Umständen Panzerung, Ölbeständigkeit, Abschirmung oder eine durchgehend flexible Konstruktion.

Kabeltypen für Steckdosen und Geräteanschlüsse

Festverdrahtung

Für fest installierte Steckdosenstromkreise werden in nordamerikanischen Projekten üblicherweise NM-B-Kabel oder Einzeladern in Schutzrohren verwendet.

IEC/HAR-Alternativen für die Verdrahtung in Leitungsrohren oder Schalttafeln können H07V-U, H07V-R oder H07V-K umfassen. einadrige Installationsleitung. Diese Angaben ersetzen weder die NM-B-Norm noch die entsprechenden Auflistungen. Der Leiter muss zum Gerät, zur Installationsmethode und zu den geltenden Elektrovorschriften passen. Romex-Kabelinstallationsanleitung behandelt die grundlegende Dimensionierungslogik für diese Schaltungen.

Niederspannungszuleitungen zu Geräteausgängen

Wenn es sich bei der Steckdose um einen festverdrahteten Geräteanschluss handelt, wie z. B. an einer Maschine, einem Verteilerkasten oder einer Unterverteilung, ist die Zuleitung oft eine XLPE-Stromkabel.

Nicht armierte XLPE-Kabel werden häufig für Kabelrinnen, -kanäle und geschützte Leitungsabschnitte in Innenräumen verwendet. Für die direkte Erdverlegung oder Standorte, die mechanischer Beschädigung ausgesetzt sind, Stahlband- oder Stahldrahtarmiertes Kabel Hilft dabei, den Leiter vor Quetschungen, Stößen und Nagetieren zu schützen.

Industrielle Kabel- und Steckerverbindungen

Tragbare Werkzeuge, Generatoren, Hafenausrüstung und Kransysteme werden oft über dicke Gummikabel miteinander verbunden.

In Nordamerika sind SOOW und SJOOW gängige Bezeichnungen. International werden neoprenummantelte flexibles Gummikabel wird häufig aufgrund seiner Ölbeständigkeit, Abriebfestigkeit und Eignung für den Einsatz im Freien verwendet.

Automatisierung und Außenanschlüsse

Bewegliche Geräte benötigen Kabel, die für wiederholtes Biegen ausgelegt sind. Ein Roboterarm, eine CNC-Achse oder eine Energieführungskette sollten solche Kabel verwenden. Endlos-flexibles Schleppkettenkabel Es ist für die erforderlichen Biegezyklen ausgelegt. Ein Standardkabel kann bei dieser Art von Beanspruchung schnell ermüden.

Für DC-Anschlüsse im Außenbereich von Solaranlagen verwenden Sie bitte H1Z2Z2-K gemäß EN 50618 / IEC 62930 oder, falls eine nordamerikanische Zulassung erforderlich ist, PV-Kabel nach UL 4703. PV1-F ist heute hauptsächlich eine ältere Bezeichnung.

Wenn Steuergeräte in der Nähe von Motoren und Antrieben enden, kann elektromagnetische Interferenz (EMI) zu einem Problem werden. Verwenden Sie in diesen Fällen ein abgeschirmtes Steuerkabel. ANPUs abgeschirmte Steuerkabelführung erklärt die Auswahllogik.

Kabel-Geräte-Zuordnung: Typische Kupferbeispiele nach NEC-Standard

14 AWG entspricht etwa 2,08 mm² und 12 AWG etwa 3,31 mm²; auf den IEC-Märkten sind 2,5 mm² und 4 mm² gängige Nenngrößen für vergleichbare Anwendungen, die endgültige Auswahl hängt jedoch weiterhin von den lokalen Strombelastbarkeitsvorschriften ab.

Die Dimensionierung von Leitern erfolgt stets gemäß den geltenden Elektrovorschriften, dem Überstromschutz, der Last, den Installationsbedingungen, der Temperaturkorrektur und den Gerätezulassungen. Die Kabeldimensionierung darf nicht allein anhand der Nennleistung der Steckdose erfolgen.

Eine hilfreiche Regel für Beschaffungsteams: Das Kabel sollte auf den Sicherungsautomaten, die Nennleistung des Geräts und die Installationsbedingungen abgestimmt sein, nicht nur auf das anzuschließende Gerät. Nutzen Sie die ANPU-Richtlinien. Drahtgrößenrechner Und Spannungsabfallrechner vor der Festlegung der SKU, insbesondere bei großen Serien.

Benötigen Sie Hilfe bei der Abstimmung von Kabel- und Gerätespezifikationen in einem Projekt?

Wenn Dimensionierung, Konformität und Kundendienst in einem Angebot zusammengefasst sind, wird der Lieferant Teil des Risikomanagements – und nicht nur ein Preisfaktor. ANPU Cable stellt die Installationsleitungen her., armiertes XLPE-Stromkabel, Steuerkabel und flexible Industriekabel mit Anschluss an Steckdosen und Geräteanschlüsse gemäß IEC 60228 / IEC 60502 und gleichwertigen Normen, mit Querverweisdatenblättern für nordamerikanische (NEC/UL) Ausschreibungen. Für Artikelnummernzuordnung, Leiterabgleich oder OEM-Konstruktion, Sprechen Sie mit unseren Kabeltechnikern oder überprüfen Sie die technisches Servicezentrum.

Häufig gestellte Fragen

Ist eine Steckdose dasselbe wie ein Behälter? Nicht ganz. Eine Steckdose ist eine Art von Anschlussdose, aber der Begriff “Anschlussdose” umfasst auch Geräteanschlüsse und festverdrahtete Verbindungen. Im allgemeinen Sprachgebrauch werden die Begriffe oft synonym verwendet; in der Produktdokumentation sollten sie jedoch nicht synonym sein.

Welche Bezeichnung sollte auf Produktseiten und Datenblättern verwendet werden? Für den nordamerikanischen Markt entspricht “Steckdose” der NEC-Terminologie. In Großbritannien, Australien und vielen asiatischen Märkten suchen Käufer nach “Buchse”. Exportorientierte Seiten erzielen oft die besten Ergebnisse, wenn sie beide Begriffe enthalten.

Hat die Kabelgröße Einfluss auf die Auswahl der Steckdose? Ja. Die Nennleistung der Steckdose, der Leitungsschutzschalter und der Leiterquerschnitt müssen alle aufeinander abgestimmt sein – und die Dimensionierung hängt auch von der Überstromschutzeinrichtung (OCPD), der Last und den Installationsbedingungen ab, nicht nur von der Nennleistung des Geräts allein.

Wie sollten Händler ihren Kunden den Unterschied zwischen Steckdose und Behälter erklären? Die kürzeste, aber zutreffende Version lautet: Die Steckdose ist der Ort; die Buchse ist das dort installierte Gerät.

Sind alle Steckdosen Steckdosen? Ja. Jede Steckdose ist an einer Anschlussdose installiert. Aber nicht jede Anschlussdose hat eine Steckdose – Geräte und festverdrahtete Anschlüsse haben keine.

📌 Technische Überprüfung Dieser Artikel wurde vom technischen Team von ANPU Cable auf Übereinstimmung mit den NEC- und IEC-Normen sowie den Richtlinien zur Leiter-Geräte-Zuordnung geprüft. ANPU Cable ist ein nach ISO 9001, CCC und CE zertifizierter Hersteller von Installationsleitungen und Stromkabeln gemäß IEC-Normen und gleichwertigen internationalen Standards.
